HDGC3920蓄電池在線監測系統是對直流屏后備電源進行全方位的監控包括內阻測試、極柱溫度測試、單體電壓監測、組端充放電壓、電流監控及智能分析與管理。
HDGC3920蓄電池在線監測系統是對直流屏后備電源進行全方位的監控包括內阻測試、極柱溫度測試、單體電壓監測、組端充放電壓、電流監控及智能分析與管理，可及時發現在運蓄電池安全隱患，對電池進行長期監測可以有效的延長電池壽命，確保對變質的電池進行早期檢測，本系統可跟蹤電池的性能均衡性，當發現性能嚴重惡化的故障電池，系統會立即報警，為電池組“精細”維護提供依據。從而在電池組沒電之前進行更換，降低了電池失效的風險以及節省了資金。
?系統容錯性：系統對UPS充電系統和工作回路無任何干擾，電壓采集線不與被監測電池直接連接，中間由歐姆電阻連接，杜絕了測量電纜自身短路或模塊的故障帶來的電池自放電、現場出現火花、人員觸電、蓄電池的傷害等危險;采集單元各檢測通道應采用高阻抗輸入方式，檢測回路的電流小于微安級,對蓄電池?zé)o不良影響。系統能獨立于被監測設備而正常工作，功耗低，對供電系統要求不高，不影響用戶正常供電線路。
?具有防過壓、過流、高頻磁場干擾特性：要求系統工作電壓范圍寬，防過流、過壓能力強，系統設計有防浪涌電路，可在高頻強磁場工作環境下正常運行。
?在線可維護性：系統采用模塊化設計，模塊間的獨立性良好，在線可維護性強，在線維護時不影響被監測設備的正常工作。
?阻燃性：系統應采用阻燃特性良好的元器件，使得系統本身的短路過流等原因造成的故障不會引起明火燃燒。
?防爆性：系統應采用性能良好的繼電器，無通道切換火花，無產生明火的接觸連接器件。
?顯示直觀性：采用7寸觸摸屏與監控主機合體設計，安裝便捷，數據實時查看，也可通過后臺讀取。
?操作智能化：模塊采用自動編號，數據本地、后臺導出均可，智能一體維護。
?抗干擾性強：內阻測試采用開爾文四端交流注入法，測試頻率根據UPS參數動態調整,高抗擾性保證內阻值不受UPS紋波干擾。
?線路分離設計：采用6芯采集線，電壓、內阻、溫度各自獨立通道互不干擾，提高測試穩定性。
?自帶校準功能：儀器帶有內阻校準修正功能，可對測量值進行校準修正，保證測量精度。

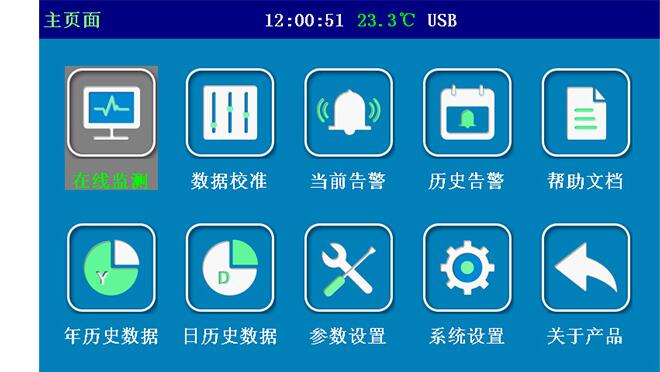

?收斂主機顯示界面：歷史數據查看、參數設定、數據校準、告警分析、系統設置等。

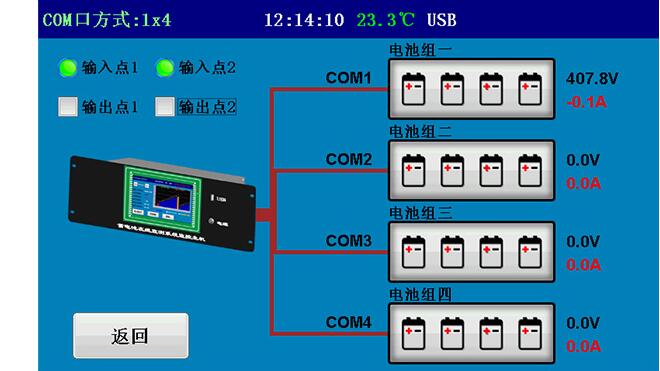

?電池組端總電壓、電流顯示
?單體壓、內阻、溫度等實時數據界面
?參數設置界面
?報警記錄

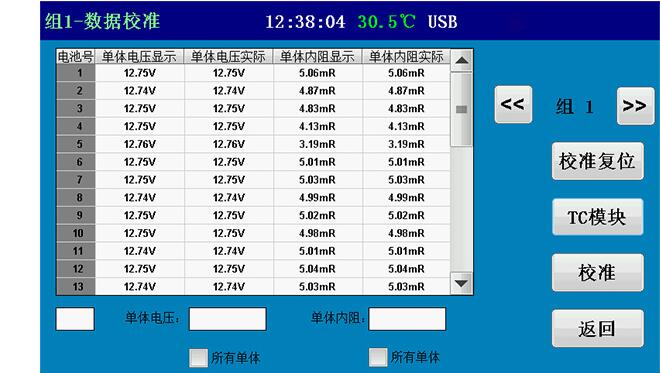

?內阻校準界面
| HDGC3920 | ||||||
| 通訊行業蓄電池在線監測系統方案（DC48V） | ||||||
| 電池組類型 | 電池節數 | 電壓監測范圍 | 單體電壓范圍 | 電流范圍 | 內阻范圍 | 溫度范圍 |
| 12V電池組 | 4節*2組 | 0~300V | 9~16v | 0～100A | 0~3200μΩ | 0~85℃ |
| 2V電池組 | 24節*2組 | 0~300V | 1~3V | 0～1000A | 0~3200μΩ | 0~85℃ |
| 電力行業蓄電池充電維護方案（DC110V/220V變電站用） | ||||||
| 電池組類型 | 電池節數 | 電壓監測范圍 | 單體電壓范圍 | 電流范圍 | 內阻范圍 | 溫度范圍 |
| 12V電池組 | 9節*2組 | 0~600V | 9~16v | 0～100A | 0~3200μΩ | 0~85℃ |
| 12V電池組 | 18節*2組 | 0~600V | 9~16v | 0～100A | 0~3200μΩ | 0~85℃ |
| 2V電池組 | 54節*2組 | 0~600V | 1~3v | 0～1000A | 0~3200μΩ | 0~85℃ |
| 2V電池組 | 108節*2組 | 0~600V | 1~3v | 0～1000A | 0~3200μΩ | 0~85℃ |
| 軌道交通行業蓄電池充電維護方案（48V/110V/220V地鐵/高鐵） | ||||||
| 電池組類型 | 電池節數 | 電壓監測范圍 | 單體電壓范圍 | 電流范圍 | 內阻范圍 | 溫度范圍 |
| 12V電池組 | 4節*2組 | 0~300V | 9~16V | 0～100A | 0~3200μΩ | 0~85℃ |
| 2V電池組 | 24節*2組 | 0~300V | 1~3V | 0～1000A | 0~3200μΩ | 0~85℃ |
| 12V電池組 | 9節*2組 | 0~600V | 9~16V | 0～100A | 0~3200μΩ | 0~85℃ |
| 12V電池組 | 18節*2組 | 0~600V | 9~16V | 0～100A | 0~3200μΩ | 0~85℃ |
| 2V電池組 | 54節*2組 | 0~600V | 1~3V | 0～1000A | 0~3200μΩ | 0~85℃ |
| 2V電池組 | 108節*2組 | 0~600V | 1~3V | 0～1000A | 0~3200μΩ | 0~85℃ |
| UPS數據中心蓄電池充電維護方案（380V/480V機房） | ||||||
| 電池組類型 | 電池節數 | 電壓監測范圍 | 單體電壓范圍 | 電流范圍 | 內阻范圍 | 溫度范圍 |
| 12V電池組 | 32節*2組 | 0~600V | 9~16V | 0～100A | 0~3200μΩ | 0~85℃ |
| 12V電池組 | 40節*2組 | 0~600V | 9~16V | 0～100A | 0~3200μΩ | 0~85℃ |
| 2V電池組 | 192節*2組 | 0~600V | 1~3V | 0～1000A | 0~3200μΩ | 0~85℃ |
| 2V電池組 | 204節*2組 | 0~600V | 1~3V | 0～1000A | 0~3200μΩ | 0~85℃ |
| HDGC3920 | ||
| 單體電壓 | 單電池電壓測量范圍 | 0~16V |
| 電壓測量精度 | ±0.3% | |
| 單體內阻 | 測量范圍 | 0～32000μΩ |
| 內阻測量精度及分辨率 | ±2%，分辨率：0.01mΩ | |
| 組端模塊 | 電壓測量范圍 | 0～600V |
| 電壓測量精度 | ±0.5% | |
| 電流測量范圍及精度 | 0～1000A；±1%；分辨率0.1A | |
| 溫度采集 | 溫度測量及精度 | ±10℃+85℃；精度：±1℃ |
| 通信方式 | 內部 | RS485/TCP/USB |
| 歷史查詢 | 可以查詢告警數據與歷史電壓、內阻、容量、組壓電流及月分析報告記錄 | 現場主機自動控制
也可遠端中心控制 |
| 輸入電源 | AC100～240V或DC48/DC220 | |
| 輸入絕緣電阻 | ≥10MΩ，600V | |
| 工作環境 | 環境溫度 | 0~40℃ |
| 相對濕度 | <85% | |
| 產品型號 主要功能 |
HDGC3920
蓄電池在線監測系統? |
HDGC3926
蓄電池在均衡維護系統? |
HDGC3927
蓄電池遠程充放電維護系統 |
| 電池內阻監測 | √ | √ | √ |
| 單體溫度監測 | √ | √ | √ |
| 整組浮充電壓監測 | √ | √ | √ |
| 充放電流監測 | √ | √ | √ |
| 單體主動均衡 | × | √ | × |
| 單體被動均衡 | × | √ | × |
| 遠程核容測試 | × | × | √ |
| 遠程C10充電 | × | × | √ |
| 電網回饋環保 | × | × | √ |
| 后臺數據查看 | √ | √ | √ |
| 后臺遠程控制 | × | √ | √ |
